Baugruppe CPU68000-8 (PARWELL)

In meinem Fundus habe ich eine 68000 CPU-Baugruppe gefunden. Anhand der Fotos und der Steckerleiste sowie der Beschriftung kann man eindeutig erkennen, dass diese Karte zum Einsatz in einem NKC entwickelt wurde. Ich beschäftige mich schon lange mit dem NKC, kann mich aber nicht daran erinnern, jemals von dieser Baugruppe gehört zu haben oder eine Beschreibung gesehen zu haben.

Beschriftung

Auf der Unterseite der Platine sind die Beschriftungen

PARWELL 1.0 r1
(c) Muenchen all rights reserved
Rolf-Dieter Klein, Thomas Nitsche, p1 GmbH
ma00286F

zu erkennen. Hier kann man mal wieder sehen, dass das Internet nicht alles weiß oder auf Dauer alles vergisst. Egal, welche Suchbegriffe ich eingegeben habe, verwertbare Ergebnisse gab es nicht.

Optischer Eindruck

Die Platine befindet sich in einem bemerkenswert guten Zustand, so dass die Chance auf korrekte Funktion hoch ist. Am Rand der Platine sind etliche Steckbrücken zu erkennen, die ich erst mal in dem Zustand belassen habe, wie sie war, als mir die Platine zugesandt wurde.

Der MC 68000 hat eine nominale Taktfrequenz von 12 MHz
Der Quarz ist auf die CPU abgestimmt, ebenfalls 12 MHz
Nahe der Steckerleiste sind die üblichen Bustreiber zu erkennen
Ebenso 2 Schieberegister 74LS164, wahrscheinlich für Wait-States
4 Sockel für RAM/ROM bestückt mit vier 8 kB RAM 6264
2 Leuchtdioden (rot und gelb) ohne Beschriftung

Bestückungsseite

Foto von der Bestückungsseite, sehr prominent der MC 68000 in der Keramik-Version am oberen Rand der Platine.

Baugruppe CPU68000-8 Bestückungsseite

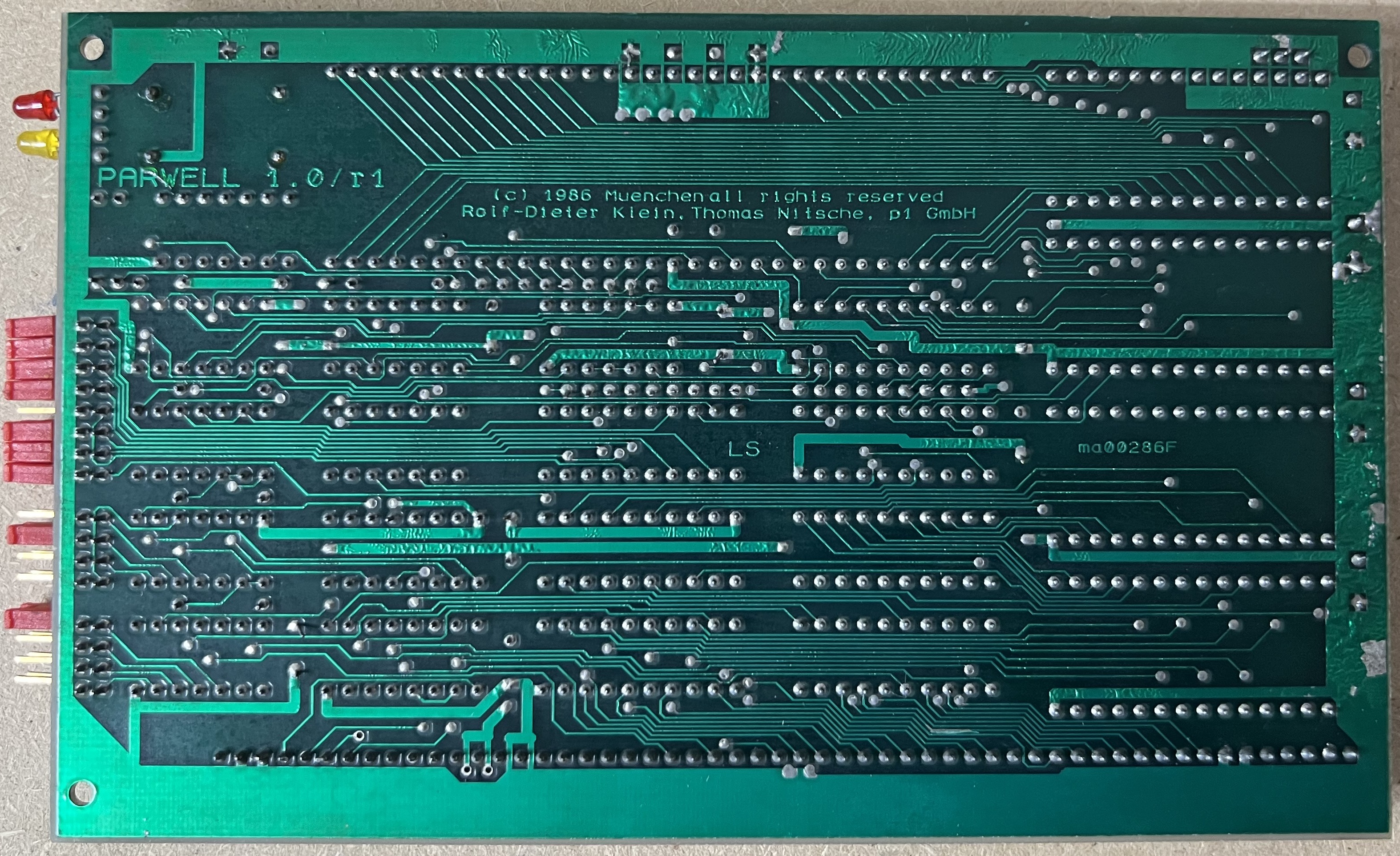

Lötseite

Foto der Lötseite, auch unter dem Mikroskop waren keine kalten Lötstellen oder Unterbrechungen von Leiterbahnen zu erkennen gewesen.

Baugruppe CPU68000-8 Bestückungsseite

Test der Baugruppe

Da die Karte in gutem Zustand ist, habe ich sie erst mal auf meinem Testsystem mit minimaler Bestückung ausprobiert. Gesichert funktionierende Baugruppen CPU68K, ROA64 mit dem Grundprogramm 4.3 und 8 kByte statischem RAM, KEY und GDP64K dienten als Basis-System.

Der einfache Austausch der CPU68K funktionierte leider nicht. Aktuell gehe ich davon aus, dass auf der neuen Karte die Elektronik der Baugruppe BANKBOOT integriert wurde. Mehr konnte ich ohne umfassende Analyse des Aufbaus und Messungen oder durch eine Dokumentation / Schaltplan erst mal nicht herausfinden.

Aufruf zur Mitwirkung

Falls jemand zufällig über diese Seite stolpert und nähere Informationen wie zum Beispiel Dokumentation besitzt, möge er sich bitte bei mir melden. Besonders interessiert bin ich an Originalunterlagen wie zum Beispiel Schaltplan und Aufbauanleitung oder auch Hinweise auf frühere Bezugsquellen und Preise.
