ndr-nkc.de - Grafik GDP64K

Die Grafikkarte ist eine der wichtigsten Baugruppen des NKC zur Interaktion mit dem Anwender. Neben einer einfachen Karte zur Darstellung von Text gab es zwei Varianten einer grafikfähigen Karte mit dem Grafikprozessor EF9366. Die Grafikkarten sind mit eigenem Speicher versehen, in dem die Bilddaten abgelegt werden.

Späte wurde eine Karte entwickelt, die die Darstellung farbiger Texte und Grafiken ermöglichte. Eine zusätzliche Erweiterung gestattete die Darstellung von gleichzeitig 256 Farben aus einer Palette von 256K Farben mit Hilfe einer Farbtabelle.

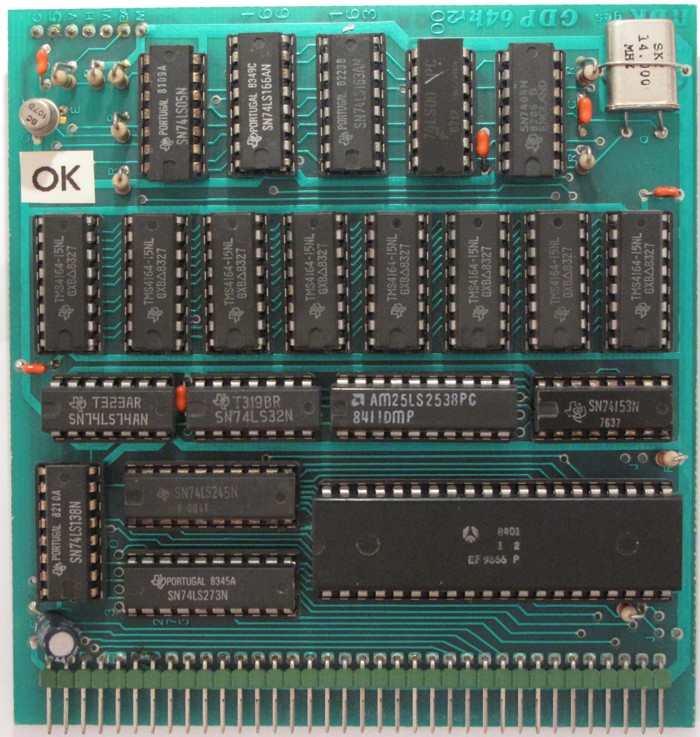

Die GDP64K ist die Standardkarte zur Grafikdarstellung im NDR-Klein-Computer und kann mit allen Systemen basierend auf Z80 oder 68000 betrieben werden. Der verwendete Grafikprozessor gestattet mit seinen Befehlen eine Entlastung des Hauptprozessors, so dass nicht jeder Bildpunkt vom Hauptprozessor berechnet werden muss.

Mit 64 KByte eigenem Speicher gestattet die Karte die Darstellung von 512 x 256 Bildpunkten in 4 verschiedenen Seiten. Sie Seiten können getrennt für den Aufbau und für die Darstellung angesprochen werden. Durch geschickte Umschaltung ist die Darstellung von bewegter Grafik möglich.

Ein Nachteil ist der langsame Bildaufbau bei der Darstellung von Text, da auch die Textzeichen in Form von Grafiken in den Bildspeicher eingeschrieben werden. Das macht sich besonders beim Scrolling im Texteditor des Grundprogramms bemerkbar.

GDP64K
9 Seiten
200 KByte

Aus dem Inhalt
Stückliste, Bestückungsplan, Bedeutung der Baugruppe, Test, Schaltbild, Schaltungsbeschreibung
