Baugruppe CPU68020

Nach der Baugruppe CPU68K ist die CPU68020 die am weitesten ausgebaute und schnellste CPU, die für den NDR-Computer verfügbar war. Die CPU68020 arbeitet mit einem echen 32 Bit Datenbus, so dass die Baugruppe gleich auf zwei Bussysteme des NDR-Klein-Computers gesteckt werden musste. So verteilen sich die 32 Datenbits auf insgesamt 4 getrennte Busplatinen. Für die neue CPU wurde eine neue Version des Grundprogrammes entwickelt.

Neben dem Prozessor 68020 konnte die Baugruppe zusätzlich mit einem Coprozessor bestückt werden, der unter der Baugruppe OPT68881 beschieben ist.

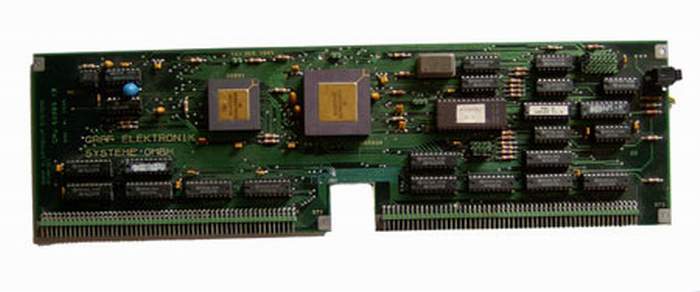

Bestückungsseite

Bild der Bestückungsseite.
Baugruppe CPU68020 Bestückungsseite

Bauanleitung

CPU68020
29 Seiten
470 KByte
Aus dem Inhalt
Einführung, Technische Daten, Inbetriebnahme, Schaltungsbeschreibung, Die Bedeutung der Jumper, Anwendungsbeispiele, Literatur, Schaltplan
PDF öffnen
