Baugruppe BUS 3

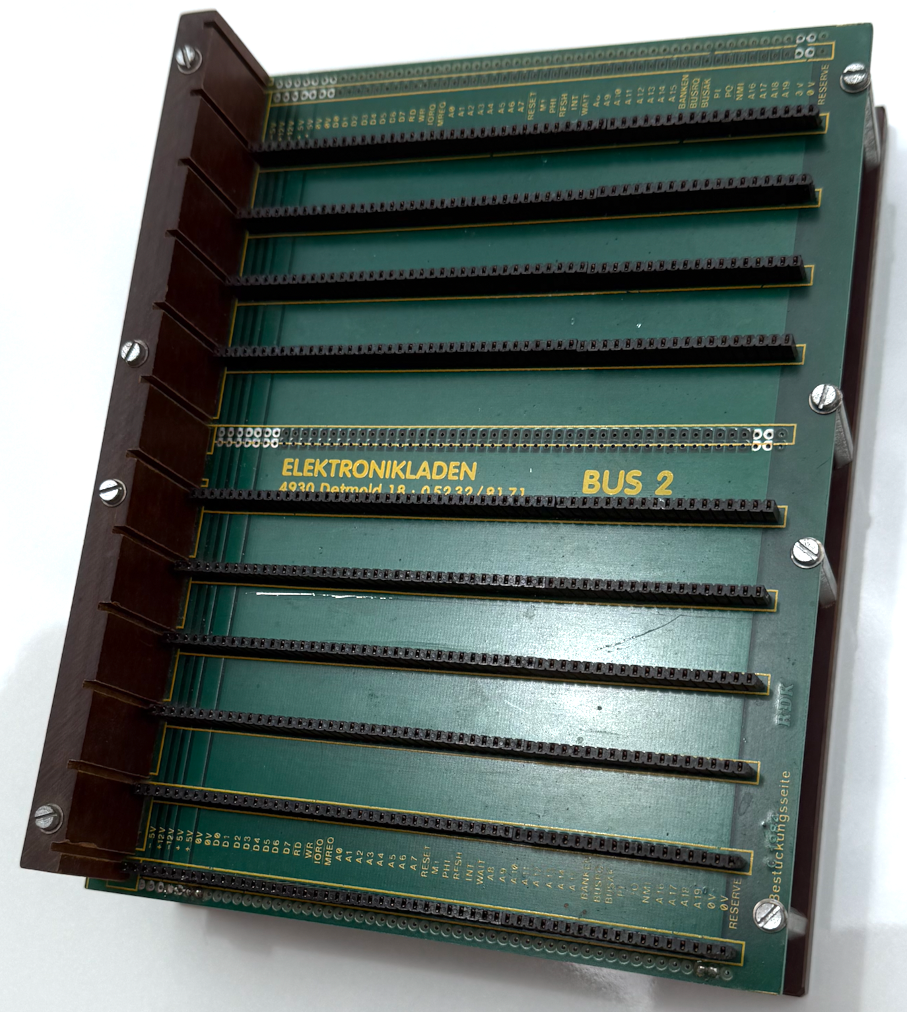

Die Baugruppe BUS 3 bietet 12 Steckplätze für Steckkarten mit dem NDR-Bus in voller Breite. Die Baugruppe hat den gleichen Aufbau wie BUS 2, besitzt aber doppelt so viele Steckplätze.
  • Geeignet für Aufbauten von 8-Bit Systemen (Z80, 68008) und 16 Bit Systemen (68000).
  • Der Datenbus kann an zwei Stellen aufgetrennt werden um den Datenbus in zwei Teile zu je 8 Bit zu trennen.
  • BUS 3 kann erweitert werden um weitere Steckplätze zu erhalten. (zum Beispiel mit BUS 2)

Baugruppe BUS 3A

Der BUS 3A ist eine neuere und leicht erweiterte Version des standardmäßigen BUS 3. Die Platine ist ein wenig länger als die ursprüngliche Version. Die Änderungen betreffen hauptsächlich die Stromversorgung.
  • Es kann eine Print-Buchse für die Versorgung mit einer einfachen 5V Stromversorgung angeschlossen werden. Dieser Weg ist m.E. nicht zu empfehlen, da in solchen Steckverbindern leicht Wackelkontakte auftreten.
  • Zusätzlich stehen zwei Positionen für den Anschluss von älteren PC-Netzgeräten zur Verfügung. Die Stiftleisten kann man entweder aus alten PC-Motherboards auslöten oder auch heute noch neu bestellen.
  • Sie verfügt über eine zweipolige Stiftleiste an die direkt eine LED angeschlossen werden kann. Die Stiftleiste ist über einen Vorwiderstand fest mit der 5V Stromversorgung verbunden.
Optional bietet eine der beiden Positionen eine optimale Möglichkeit stärkere Kabel direkt an die Platine zu löten und den Bus so mit einem externen Netzgerät zu verbinden. Leider haben die Steckverbinder ein Rastermaß, welches es nicht erlaubt herkömmliche Schraubverbinder einzulöten.

Trennung des Datenbusses

Der Datenbus und einige der Steuersignale der Busplatine BUS 3 können an zwei verschiedenen Stellen getrennt werden. Dadurch ergibt sich die Möglichkeit Prozessorkarten mit einem 16 Bit Datenbus zu installieren. An den Trennstellen werden die 8 Datenleitungen in zwei Hälften aufgeteilt. Speicherbaugruppen wie zum Beispiel ROA64 oder RAM256 müssen dann auf beiden Seiten installiert werden. Die Rennställen ermöglichen
  • 6 Steckplätze mit den unteren 8 Bit und 5 Steckplätze mit den oberen 8 Bit
  • 9 Steckplätze mit den unteren 8 Bit und 3 Steckplätze mit den oberen 8 Bit
Es ist zu beachten, dass jeweils nur eine der beiden Trennstellen verwendet wird und die ander verbunden bleibt.
