Hochauflösendes Grafik-Interface CRT3

CRT3 ist im Prinzip ähnlich aufgebaut wie die Baugruppe GDP64K. Im Gegensatz zu dieser ist CRT3 dafür ausgelegt, an unterschiedliche Computersysteme angeschlossen zu werden.

Basis ist ein Grafikprozessor EF9366 mit einem Bildwiederholspeicher von 16 kByte. CRT3 ist auf einer Platine im Europakarten-Format aufgebaut und verfügt über einen flexibel zu konfigurierenden BUS-Anschluss.

CRT3 belegt 16 aufeinanderfolgende I/O Adressen
Die Ausgabe ist an jeden Monitor mit 75 Ohm Video-Eingang möglich.
Das Auslesen des Bildwiederholspeichers ist möglich
Der Anschluss eines Lichtgriffels ist möglich.

Bauanleitung

CRT3
45 Seiten
3,1 MByte

Aus dem Inhalt

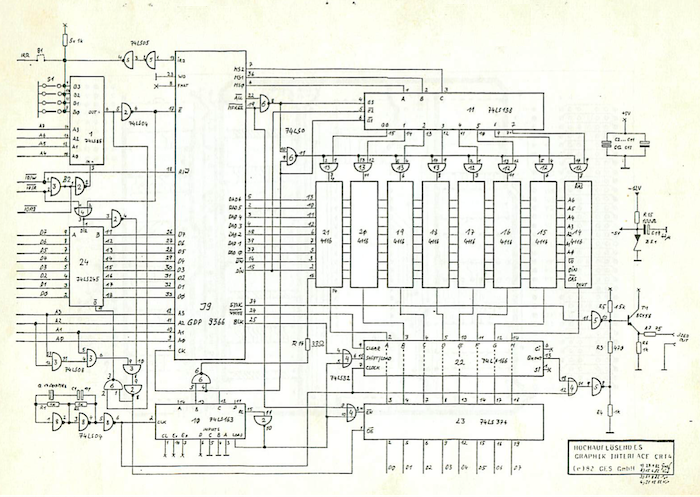

Stückliste, Aufbau, Inbetriebnahme, Funktionsbeschreibung, EF9366, Listings, Beispiele, Monitoranschluss, Lichtgriffel, Schaltplan, Bestückungsplan, Fehlersuche
