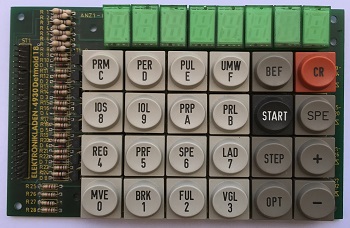

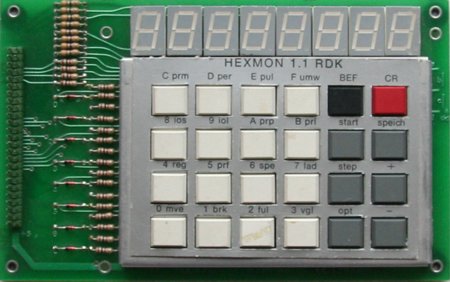

Baugruppe HEXIODie Baugruppe HEXIO erlaubt einen Ausbau des NDR Klein Computers ohne die Baugrppe GDP und Monitor. Zur Eingabe stehen 24 Tasten und zur Ausgabe 8 7-Segment-Anzeigen zu Verfügung. Die Baugruppe HEXIO ist zum Einsatz mit dem Z80 und dem Monitorprogramm HEXMON geeignet.BestückungsseiteHEXIO wird über ein breites Flachbandkabel mit einer Baugruppe IOE verbunden. Über das Flachbandkabel erfolgt auch die Stromversorgung von HEXIO. Für die Baugruppe HEXIO muss die IOE auf die Basisadresse 0x00 eingestellt werden.Neben den Tasten und den 7-Segment-Anzeigen sind auf der Baugruppe nur noch einige Widersände und Transistoren für die Anzeigen vorhanden. Die Steuerung der Anzeigen erfolgt vom Monitor im Multiplex-Verfahren ebenso wie die Abfrage der Tastaturmatrix. Zu einem späteren Zeitpunkt erschien eine neue Revision der Platine mit werkseitig bedruckten Tasten und etwas größeren Anzeigen. Weitere InformationenBaugruppe IOE Bauanleitung |
