Baugruppe IOE

Die Baugruppe IOE ist notwendig, um eigene Schaltungen oder Steuerungen an den NKC anschließen zu können. In vielen Experimenten der Begleitmaterialien werden auf der Baugruppe IOE kleine Schaltungen zur Erweiterung der Fähigkeiten des Computers aufgebaut.

Die Baugruppe IOE stellt die je zwei Eingabe- und zwei Ausgabeports mit je 8 Bit Breite zur Verfügung. Die Adressen, unter der die IOE-Karte angesprochen wird, ist durch die Verwendung von vier DIP-Schaltern einstellbar, so dass mehrere IOE Baugruppen mit unterschiedlichen Adressen in einem System verwendet werden können.

Adressdekodierung

Wegen der unvollständigen Adressdekodierung werden von der Baugruppe immer 16 Portadressen belegt obwohl nur zwei Adressen genutzt werden. Man muss in jedem Fall darauf achten, dass man für zusätzliche IOE-Baugruppen Adressen verwendet, die nicht von anderen im System eingesetzten Baugruppen verwendet werden.

Wenn also im aufgebauten System keine Farbgrafik verwendet wird, dann darf die IOE zum Beispiel auch auf Adresse 0xA0 bis 0xAF betrieben werden.

Je nach Zusammenstellung des Systems können so leicht viele verschiedene Adressbereiche für den Einsatz der Baugruppe IOE gefunden werden.

DIP 4	DIP 5	DIP 6	DIP 7	Adresse	Adresskollision
0	0	0	0	0x00 - 0x0F	HEXIO
1	0	0	0	0x10 - 0x1F	GIDE
0	1	0	0	0x20 - 0x2F	SCSI, RAMD
1	1	0	0	0x30 - 0x3F
0	0	1	0	0x40 - 0x4F	CENT
1	0	1	0	0x50 - 0x5F	SOUND
0	1	1	0	0x60 - 0x6F	GDP64 Seitenregister
1	1	1	0	0x70 - 0x7F	GDP64
0	0	0	1	0x80 - 0x8F	PROMER1, PROMER2, HARDCOPY, HARDCOPY/MAUS
1	0	0	1	0x90 - 0x9F	SER2
0	1	0	1	0xA0 - 0xAF	COLS256, ACRTC, COLOR, FARBT, CLUT
1	1	0	1	0xB0 - 0xBF
0	0	1	1	0xC0 - 0xCF	FLO2, CAS, RELAIS, BANKBOOT
1	0	1	1	0xD0 - 0xDF	AD/DA, SPEECH
0	1	1	1	0xE0 - 0xEF	AD8x16
1	1	1	1	0xF0 - 0xFF	SER

IOE Adressierung
1 Seite
2 MByte

Aus dem Inhalt
Beitrag von Jürgen Plate zur Adressierung nicht nur bei der IOE Baugruppe

Weitere Fotos

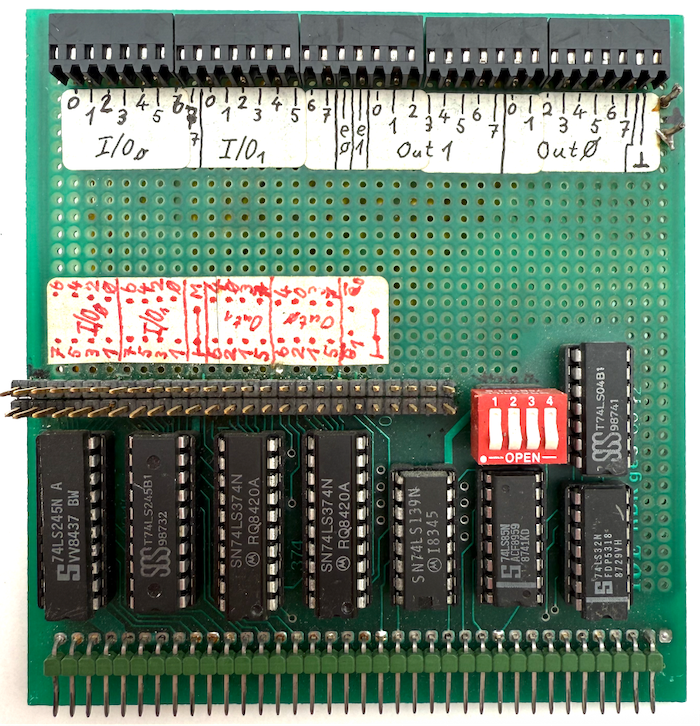

Hier eine Lösung, um in einem bestückten System leichter an die Pins der Eingänge und Ausgänge der Baugruppe IOE gelangen zu können. Auf der Unterseite sind lediglich die Pins der Buchsen 1:1 verbunden.

Für eigene Experimente eine empfehlenswerte Erweiterung.

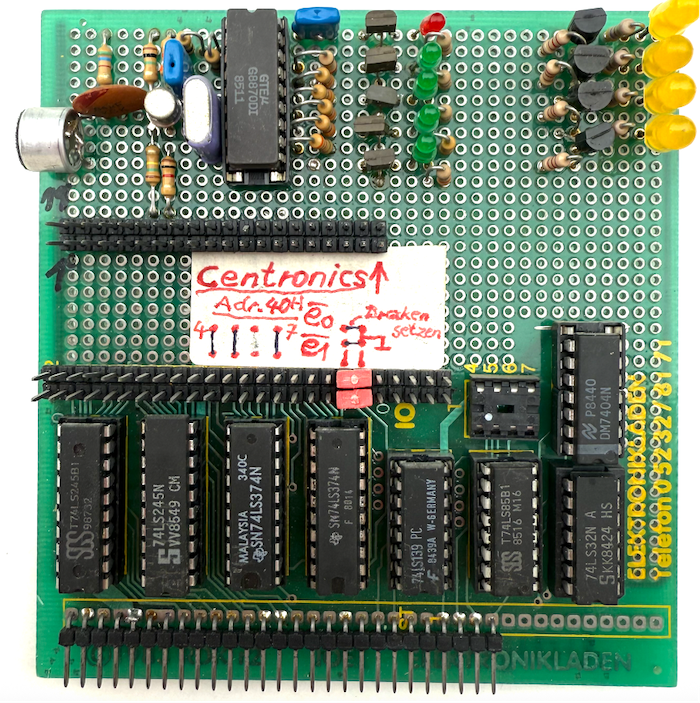

Hier wurde mit der Baugruppe IOE eine Drucker-Schnittstelle (Centronics) umgesetzt. Direkt darüber ist ein DTMF-Rufton-Empfänger aufgebaut, der den Ton von gedrückten Tasten während eines Telefongesprächs erkennt und digital ausgibt.

Wahrscheinlich wurde diese Erweiterung vorgenommen, um den NKC aus der Ferne steuern zu können. Eine funktionierende Software zu dieser Erweiterung ist mir nicht bekannt.

Bauanleitung

IOE 22 Seiten 668 KByte	Aus dem Inhalt Einführung, Stückliste, Bestückungsplan, Bestückungsanleitung, Test, Schaltungsbeschreibung, Schaltbild, Druckeranschluss, Bauelemente
IOE 39 Seiten 1,6 MByte	Aus dem Inhalt Einführung, Stückliste, Bestückungsplan, Bestückungsanleitung, Test, Schaltungsbeschreibung, Schaltbild, Druckeranschluss, Bauelemente
IOE 22 Seiten 8,2 MByte	Aus dem Inhalt Einführung, Stückliste, Bestückungsplan, Bestückungsanleitung, Test, Schaltungsbeschreibung, Schaltbild, Druckeranschluss, Bauelemente

Planungssheet

Um eigene Experimentalaufbauten auf der Baugruppe IOE besser planen zu können habe ich das freie Lochraster der Baugruppe als PDF nachgebildet.

Auf einer ausgedruckten Kopie dieser Seite können sehr übersichtlich die Positionen der Bauteile und Verdrahtungen geplant werden. Alle relevanten Signale und ihre Positionen auf der Leiterplatte sind im Ausdruck ersichtlich. Die Vergrößerung beträgt 200%, das sollte insbesondere beim Einzeichnen von Bauteil-Gehäusen beachtet werden. Beim Verlöten auf der Unterseite muss natürlich seitenverkehrt gedacht werden.

Zum Downloaden des Planungssheets im PDF-Format einfach auf die Vorschau klicken.

Hinweis

Die beiden Signale /E0 und /E1 dienen zur Weitergabe der Daten aus den Ausgangs-Registern der Ausgabeports. Sie müssen auf der IOE entweder per Jumper oder mit einer Schaltung auf GND gelegt werden, um Daten aus den Registern an Port OUT0 oder OUT1 zu erhalten.

Preise

Preis für die Baugruppe von 1. Januar 1984

Platine: 15,00 DM
Bausatz: 39,95 DM
Fertigbaugruppe: 69,00 DM
