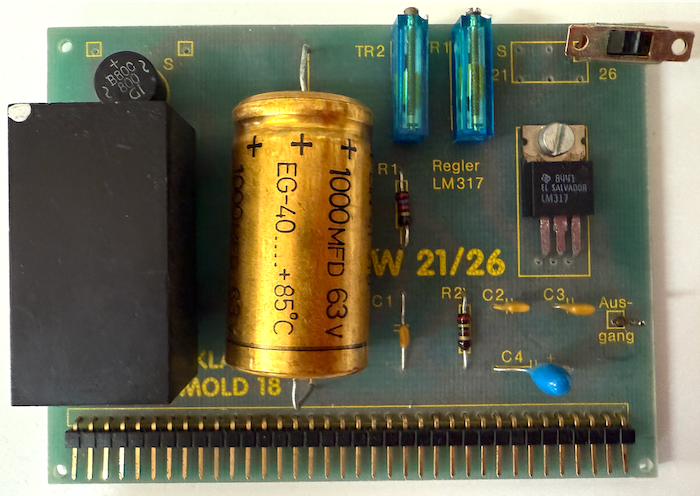

Baugruppe POW21/26

Die Baugruppe POW21/26 wird benötigt, wenn die Baugruppe PROMER genutzt werden soll, um die EPROM-Typen 2716 oder 2732 zu brennen. Für diese Bausteine wird eine deutlich höhere Programmierspannung benötigt, als das System von Haus aus liefern kann. Man kann jedoch auf den Einsatz der Baugruppe POW21/26 verzichten, wenn man ausschließlich die auf der ROA64 und BANKBOOT verwendeten EPROMS brennen will. Für diese Bausteine reicht eine Programmierspannung von 12 Volt in der Regel aus.

Funktionsweise

Baugruppe POW21/26

Die Baugruppe POW21/26 ist ähnlich wie die Baugruppe POW5V mit einem Längsregler aufgebaut. Hier wird der Reglerbaustein LM317T verwendet, der eine niedrigere Ausgangsleistung besitzt, dafür aber regelbar ist.

Für den Aufbau wird ein zusätzlicher Transformator mit einer Ausgangsspannung von 30 Volt benötigt. Dessen Wechselspannung wird mit einem Brückengleichrichter und einem Kondensator geglättet. Der Baustein LM317T übernimmt die Regelung. Durch die Rückkopplung der Ausgangsspannung an den Steuereingang des LM317T wird die Ausgangsspannung "programmiert".

Der Spannungsteiler ist mit einem Schalter auf zwei verschiedene Teilerverhältnisse einstellbar. Beide Teiler können mit einem Trimm-Potentiometer abgeglichen werden. Zum Abgleich reicht ein handelsübliches Voltmeter.

Bauanleitung

POW21/26
17 Seiten
3,6 MByte
Aus dem Inhalt
Das PDF enthält die Bauanleitungen für PROMER (9 Seiten), POW21/26 (3 Seiten) und PROMFRONT (3 Seiten)
PDF öffnen


Preise

Preis für die Baugruppe von 1. Januar 1984
  • Platine: 15,00 DM
  • Bausatz: 58,60 DM
  • Fertigbaugruppe: 76,00 DM
