Baugruppe POW5V

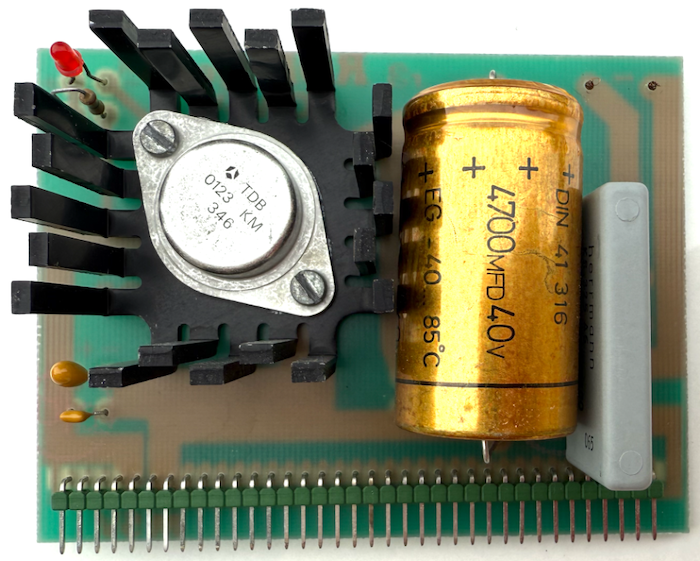

Schon das einfachste Netzteil des NDR Klein Computers liefert einen nominellen Strom von maximal 5 Ampere bei einer konstanten Ausgangsspannung von 5 Volt. Diese einfache Ausgangsspannung reicht aus, um alle normalen Baugruppen zu betreiben. Das Netzteil ist auf einer Platine untergebracht, die direkt in das Bussystem eingesteckt werden kann. Wegen der Bauhöhe des Gleichrichters und des Kühlkörpers empfiehlt sich der Einsatz auf der vordersten Buchsenleiste der Busplatine.

Funktionsweise

Die Baugruppe besteht nur aus wenigen Bauteilen. Mit einem leistungsstarken Brückengleichrichter wird die Wechselspannung des Transformators gleichgerichtet. Ein gut dimensionierter Elektrolytkondensator glättet die Spannung und puffert die Energie während des Nulldurchgangs der Wechselspannung. Als Transformator wird ein Modell mit einer Spannung von mehr als 7,5 Volt und einem Strom von mehr als 3 Ampere empfohlen.

Ein Festspannungsregler 78H05 regelt die Spannung auf exakt 5 Volt herunter und ist dazu geeignet, einen maximalen Ausgangsstrom von 5 Ampere zu liefern. Mit dem im Schaltplan angegebenen Transformator und Gleichrichter lässt sich ein dauerhafter Ausgangsstrom von 2,5 A erreichen. Das Produkt der Spannungsdifferenz und dem entnommenen Strom bestimmt die Verlustleistung. Daher muss der Regler sehr gut gekühlt werden.

Mit dem empfohlenen Transformator entsteht bei Belastung mit 2,5 A eine Verlustleistung von über 10 Watt. Dafür ist der vorgesehene Kühlkörper zu klein ausgelegt und der Spannungsregler wird sehr heiß.

Weitere Kondensatoren unterdrücken die Schwingneigung und glätten den Ausgang erneut. Mit einer Leuchtdiode wird der Betriebszustand angezeigt.

Einschränkung

Wenn im NKC keine besonderen Maßnahmen zum Stromsparen getroffen werden, verbraucht selbst ein einfaches System aus CPU68K, ROA64, GDP64K, KEY, CAS und einer DRAM256 benötigen schon mehr Strom als dieses kleine Netzgerät dauerhaft ohne besondere Maßnahmen zur Kühlung liefern kann.

Spätestens jedoch, wenn zusätzlich Spannungen benötigt werden (z.B. bei Einsatz eines Diskettenlaufwerkes), sollte man auf eine andere Lösung zurückgreifen.

Es empfiehlt sich hier zum Beispiel der Einsatz eines günstigen oder gebrauchten Netzgerätes von einem Personal-Computer. Diese liefern alle notwendigen Spannungen mit ausreichender Stromstärke.

Bauteilliste

In der Bauteilliste sind alle aktiven Bauelemente und Spezialbauteile gelistet.

Bauteil	Anzahl	Bezeichnung	Funktion	Datenblatt
GL1	1	B40C5000/3300	Gleichrichter 40V 5A
IC1	1	78H05	Längsregler 5A
IC1	1	TDB0123	Längsregler 3A (Alternative)

Preise

Preis für die Baugruppe von 1. Januar 1984

Platine: 15,00 DM
Bausatz: 39,95 DM
Fertigbaugruppe: 58,90 DM
